Характеристика продукции

Продукция битумного завода:

ГОСТ 22245-90 «Битумы нефтяные дорожные»

· Битум нефтяной дорожный вязкий марки БНД 90/130

ГОСТ 11955-82 «Битумы нефтяные дорожные жидкие»

· Битум нефтяной дорожный жидкий марки МГО 70/130

Сущность процесса получения битумов

При продувке паро-воздушной смесью сырье обогащается кислородом. Происходит поглощение кислорода сырьем, до 60% кислорода идет на образование химических связей (в виде сложноэфирных групп).

Продувкой паро-воздушной смесью увеличивают содержание асфальтосмолистых веществ в сырье.

Различают следующие типичные реакции и процессы:

· реакции, в результате которых происходит значительное увеличение молекул;

· реакции, в которых размеры молекул не изменяются или меняются незначительно;

· реакции, в результате которых молекулы уменьшаются;

· отгонка легких фракций.

В зависимости от температуры реакции в сырье могут протекать:

· процессы дегидрогенизации (отщепление атомов водорода), связанные с образованием ароматических углеводородов при неизменном размере их молекул и воды.

· распад молекул исходного сырья (крекинг) с образованием низкокипящих углеводородов, уходящих в дистиллят, а также воды и углекислого газа.

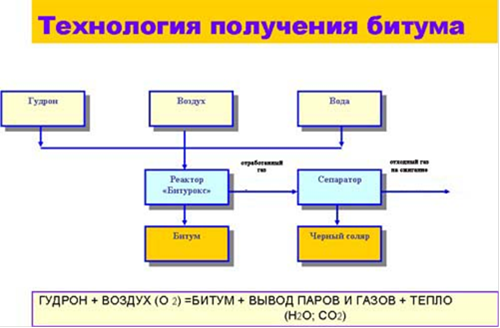

Поток проходящего через сырье воздуха выполняет функции как реакционного, так и перемешивающего агента. При взаимодействии битумного сырья с кислородом воздуха выделяются газообразные продукты реакции (отгон) в виде пузырьков парогазовой смеси.

Углеводороды отгона делятся на дистиллятные и газообразные. Дистилляты представляют собой углеводородные фракции, испаряющиеся при температуре реакции, а затем, при охлаждении, конденсируются в сепараторе в черный соляр. Газообразные углеводороды отгона представляют собой смесь предельных углеводородов (метан, этан, пропан и др.), непредельных углеводородов (этилен, ацетилен и др.) и ароматических углеводородов (бензол, толуол и др.).

Таким образом, отделив от сырья продукты отгона, происходит процесс уплотнения углеводородных соединений с образованием высокомолекулярных смолистых соединений. Температура вспышки в открытом тигле повышается до 270 ºС (для сырья она составляет 190 ºС).

С повышением температуры ускоряются процессы проникновения кислорода воздуха в сырьё. Повышение температуры реакции сопровождается приростом температуры размягчения битума в единицу времени (для сырья КиШ-20, для битума КиШ-43).

Уникальность процесса «Biturox»® заключается в следующем:

· регулировка температуры непосредственно в зоне реакции путем подачи деминерализованной воды;

· смена производства марок битума без остановки процесса;

· оптимальное использование кислорода

· полная автоматизация производства

· непрерывная работа установки

В настоящее время ведется работа по сертификации вязких битумов марок ЕURО 60/80, ЕURО 80/120, ЕURО 120/200 на соответствие требованиям европейских стандартов качества EN. Битумы ЕURО обладают более широким интервалом пластичности, высокими термостабильными свойствами, растяжимостью более 120 см при 25 °С. Битумы ЕURО подвергаются испытаниям на прогрев, основные параметры битума после прогрева должны соответствовать ТУ 0256-001-14852020-2007 «Битумы нефтяные дорожные вязкие марки ЕURО».

Особенности производства битума

На битумном заводе ОГУП «Челябинскавтодор» производит дорожные битумы различных марок по технологии «Biturox»®, в соответствии с лицензией от 12.04.2001 г., выданной фирмой ПЁРНЕР Инженергезелльшафт м.б.Х., (г. Вена, Австрия).

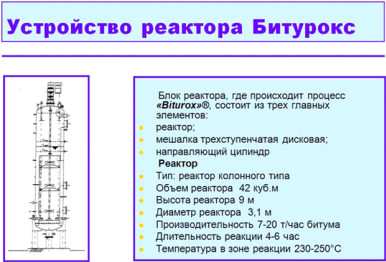

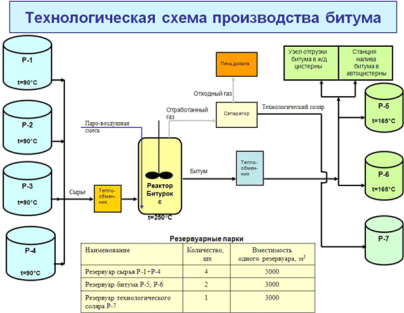

Сущность технологии «Biturox»® заключается во взаимодействии сырья, воздуха, воды и пара в аппарате колонного типа (снабженном мешалкой) при температуре 250 °С. Сырье, воздух и вода одновременно подаются в аппарат и обрабатываются. Через вертикальные воздухопроводы сжатый воздух нагнетается в направляющий цилиндр и через трубы поступает в нижнюю часть колонны, где он вдувается в сырье. В трубы воздуха инжектируется деминерализованная вода.
