Контрольные карты

Для получения результата контрольной процедуры в ВСК может использоваться контроль внутрилабораторной прецизионности, а также все методы контроля погрешности, применимые в случае контрольных карт, а именно: с образцами для контроля, с применением добавок, разбавления (по отдельности или вместе) и с другой (контрольной) МВИ. Кроме того, при получении результата каждого измерения требуется оперативный контроль повторяемости, как это описывалось для ППП и с теми же оговорками.

Традиционно для анализа результатов внутрилабораторного обеспечения качества испытаний используют статистические методы на основе контрольных карт Шухарта, которые дают возможность не только контролировать результаты, но и выявлять тенденции (тренды) данных результатов испытания. Эффективное внедрение контрольных карт Шухарта в лабораториях возможно только при наличии современного программного обеспечения, которое не только строит контрольную карту, но и автоматически (без участия оператора) анализирует ее, выявляет тенденции, отклонения результатов, и т.д. То есть, автоматически после введения очередного результата испытаний программа выдает оператору полную информацию про состояние результатов испытаний и тенденций.

Контрольные карты Шухарта (ГОСТ Р 50779.40 - 96) предназначены для статистического анализа и управления качеством процесса. Контрольные карты используют для оценки того, находится или не находится исследуемый процесс в статистически управляемом состоянии.На одной карте может быть отображен только один показатель, изменяющийся во времени. Для одновременного анализа нескольких показателей их необходимо привести к одному параметру.

Для достаточно надежного статистического анализа, количество точек должно быть достаточно большим, от 30 и выше. Однако на практике для ориентировки используют и меньшие выборки, но не менее 12-15 значений.

Чем статистически стабильнее процесс, тем выше его качество и тем меньше различного рода издержек на исправление ошибок, брака, аварий, потерь времени и т.д. Например, сильные колебания давления воды в трубопроводе могут привести к его разрушению.

КК составляются с помощью программы "Контрольные карты" следующим образом. Берется некоторая временная выборка значений контролируемого процесса (это может быть и количество бракованных деталей в партии, и дебеторская задолженность, и т.д.). В таблицу заносятся по оси X - время (часы, дни, или месяцы) или последовательный порядок измерения данного параметра (формат произвольный), а по оси Y - откладываются значения контролируемого процесса (формат числовой). Нельзя вводить для неизвестных точек ноль! Если значение на данный момент не известно, то такие точки не вводятся вообще.

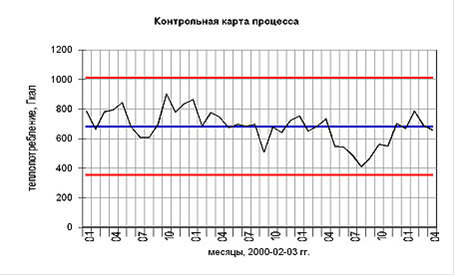

Программа автоматически строит на графике среднее значение и две контрольных границы: верхняя контрольная граница (ВКГ), равная среднему значению, плюс 3 среднеквадратичных отклонения (+ 3 Sigma), и нижняя контрольная граница (НКГ), равная среднему значению, минус 3 среднеквадратичных отклонения (- 3 Sigma). В том случае, если значения графика не выходят за рамки этих контрольных границ, то с вероятностью 99,73% можно считать контролируемый процесс статистически стабильным и управляемым.
