Контрольные карты

Среднее значение, как линейный тренд

Среднее значение рассматривается, как "кривая" 1-порядка, т.е. прямая, имеющая наклон относительно оси Х. Функция имеет вид:

Y = A * X + C

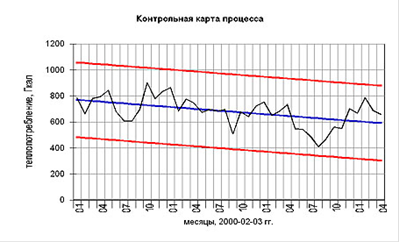

На рисунке приведен пример такого графика. Этот график позволяет легко оценить тенденцию процесса.

Важным моментом является то, что в этом случае контрольные границы строятся относительно меняющегося среднего, поэтому они проходят параллельно средней линии.

Среднее значение, как периодический тренд

Среднее значение рассматривается, как "кривая" 1-порядка, т.е. прямая, имеющая наклон относительно оси Х плюс гармонические составляющие (ряд Фурье). Функция имеет вид:

Y = A * X + C +* Sin(w * X) + B1 * Cos(w * X) +* Sin(2 * w * X) + B2 * Cos(2 * w * X) + . +* Sin(n * w * X) + Bn * Cos(n * w * X)

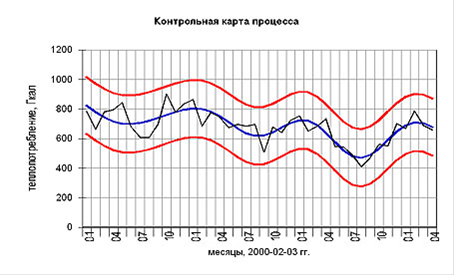

На рисунке приведен пример такого графика. Этот график позволяет легко оценить периодичность процесса.

В этом случае программа также строит контрольные границы относительно меняющегося среднего.

Контрольные границы, как линейный тренд

Каждая контрольная граница рассматривается, как "кривая" 1-порядка, т.е. прямая, имеющая наклон относительно оси Х. Функция имеет вид:

Y = A * X + C

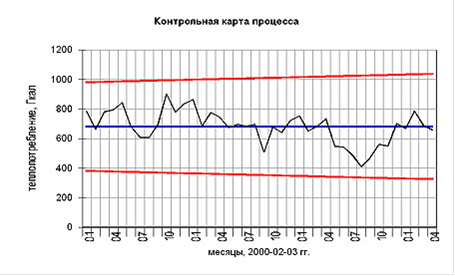

На рисунке приведен пример такого графика. Этот график позволяет легко оценить тенденцию изменения качества процесса.

На таком графике отчетливо видно, что качество процесса ухудшается, т.к. контрольные границы расходятся.

Отображение относительно средней линии в процентах

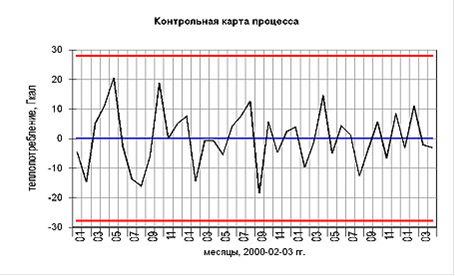

Позволяет исключить колебания средней линии (т.е. как бы "вытянуть" среднюю в горизонтальную прямую) и рассматривать относительные изменения для оценки качества. В этом случае, график будет выглядеть как стандартная контрольная карта, но отклонения указываются в процентах относительно среднего значения, а среднее значение принимается за ноль.
