Контрольные карты

Для более жесткого контроля иногда используют контрольные границы в 2 среднеквадратичных отклонения, вверх и вниз от среднего значения по всей выборке. Эти контрольные границы называют предупреждающими. Если график укладывается и в эти границы, то с вероятностью 95,46% можно говорить о еще более статистически стабильном и более управляемом процессе, иначе - о его более высоком качестве.

Необходимый коэффициент среднеквадратичных отклонений в программе можно задать, всё зависит от решаемых задач, по умолчанию предлагается равным 3.

Все отклонения показателя качества разделены на 2 класса: случайные и неслучайные. Случайные отклонения, являясь итогом действия большого числа несущественных дестабилизирующих причин, имеют место при нормальном ходе технологического процесса, как, например, колебания любых параметров механической обработки заготовки (размеров, твердости и т.д.). Такие причины называют обычными. На КК показатели такого статистически устойчивого процесса не выходят за рамки контрольных границ. Неслучайные отклонения являются итогом действия значительных дестабилизирующих причин, называемых особыми причинами. Действие особых причин отразится на графике выходом за контрольные границы. При этом теряется качество, и процесс характеризуется как нестабильный и неуправляемый. Особыми причинами могут быть наше собственное вмешательство в процесс, например, перенастройка станка. Причины могут быть и неизвестны заранее. Тогда они становятся объектом специального наблюдения. В период такого наблюдения никакие вмешательства в процесс со стороны его контролеров не допустимы.

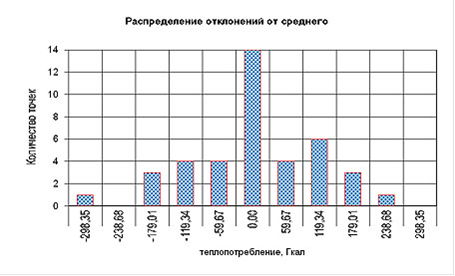

Качество процесса можно дополнительно оценить (визуально) по форме кривой нормального распределения значений, в частности, по ее симметричности относительно среднего значения.

Описанный вариант анализа статистических данных - стандартный, предложенный Шухартом. При этом среднее значение вычисляется как "кривая" 0-порядка, т.е. прямая параллельная оси Х. Функция имеет вид:

Y = C, где С = (Х1 + Х2 + . + Хn) / n.

Среднеквадратичное отклонение от среднего вычисляется по формуле

Sigma = V (Х12 + Х22 + . + Хn2) / (n-1)

Можно использовать карту, как приемочную (ГОСТ Р 50779.40 - 96). Для этого необходимо на графике указать верхний и нижний допуски для исследуемого процесса. Допуски являются либо технологическими границами (если они известны), выход за которые нежелателен (технологически, экономически, экологически и т.п.) или даже опасен (например, допустимые нормы концентрации вредных веществ), либо границами плана (например, освоенных денег на капитальный ремонт), выход за которые чреват рядом экономически нежелательных последствий.

Программа "Контрольные карты" позволяет интерпретировать введенные данные, как контрольную карту трендов (тренд - тенденция изменения процесса с течением времени). Такая карта предназначена для оценки уровня процесса по отклонениям от ожидаемого тренда, что позволяет иначе взглянуть на контролируемый процесс и выявить скрытые закономерности. В программе реализовано два вида трендов для среднего и один для контрольных границ.
